UE4 CanvasPanel 渲染批次合并分析优化

2018-08-19 约 1215 字预计阅读 3 分钟

在 UE4 中，CanvasPanel 可以进行批次合并，前提是在项目设置中开启 Explicit Canvas Child ZOrder 选项，但是在使用过程中，发现批次合并并不是很理想，比如下面这种情况

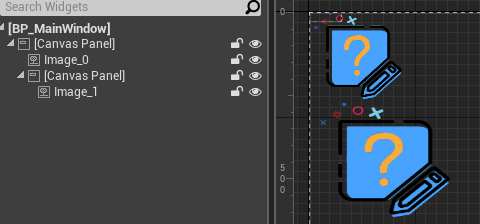

在上图中，第一个 Canvas Panel 下面有两个子控件，一个 Image，还有另一个 Canvas Panel。第二个 Canvas 下面再放一个 Image，两个 Image 控件使用同一张纹理(或者是同一图集中的两张图片)，在实际运行后，这两张图片并没有合并到同一个渲染批次中。

为什么会导致这个问题?

打开 SConstraintCanvas.cpp，找到 OnPaint 函数，这个函数就是 Slate Tick 第二次从上到下遍历控件树，生成 Vertex Buffer 和批次合并过程中被调用到(第一次遍历是从下到上计算Desired Size)。OnPaint 函数一开始就调用 ArrangeLayeredChildren 函数，这个函数会对子控件按 ZOrder 进行排序，然后按排序后的结果遍历，做两件事情，一是计算控件 LocalSize 和 LocalPosition，二是判断子控件是否需要新的一层 Layer 进行绘制，同一层绘制的子控件最终会合并到同一批次中，所以我们要关心的代码就是下面这段

bool bNewLayer = true;
if (bExplicitChildZOrder)
{
	// Split children into discrete layers for the paint method
	bNewLayer = false;
	if (CurSlot.ZOrder > LastZOrder + DELTA)
	{
		bNewLayer = true;
		LastZOrder = CurSlot.ZOrder;
	}
}
ArrangedChildLayers.Add(bNewLayer);

bExplicitChildZOrder 就是我们在项目设置中开启的 Explicit Canvas Child ZOrder 选项
if (CurSlot.ZOrder > LastZOrder + DELTA) 这里其实就等价于 if(CurSlot.ZOrder != LastZOrder)，按 ZOrder 从小到大排序后，如果后面一个子控件的ZOrder不等于前面一个子控件，后面那个子控件就需要在新的一层中绘制，问题就出在这个地方，在遍历的 for 循环外面，LastZOrder 的初始化值是 -FLT_MAX，这样第一个子控件的 if (CurSlot.ZOrder > LastZOrder + DELTA) 肯定是 true，就导致 Canvas Panel 下面的第一个子控件肯定是要新建一层来绘制，所以就导致上面的情况，两张图片不能合并批次。

回到 OnPaint 函数中，在 ArrangeLayeredChildren 调用之后，声明了一个 ChildLayerId 的变量，初始值是 LayerId + 1，这里也是有问题的，也会导致新建一层绘制子控件。

怎么优化?

要进行优化很简单，一是将 ArrangeLayeredChildren 函数中 LastZOrder 的初始化值改为 SlotOrder[0].ZOrder，二是将 OnPaint 函数中 ChildLayerId 初始化值改为 LayerId，如下


void SConstraintCanvas::ArrangeLayeredChildren(const FGeometry& AllottedGeometry, FArrangedChildren& ArrangedChildren, FArrangedChildLayers& ArrangedChildLayers) const
{
    ...

    float LastZOrder = SlotOrder[0].ZOrder;

    ...
}

int32 SConstraintCanvas::OnPaint(...) const
{
    ...

    int32 ChildLayerId = LayerId;

    ...
}

总结

内容控件的父类 SCompoundWidget 的 OnPaint 中也是直接新建一层绘制子控件，也可以考虑将这里优化一下，这样 Button 等控件也可以合并批次了
ZOrder 只是用来在兄弟控件中进行排序时的依据，它本身的值并没有意义，换句话说，两个兄弟控件，它们的ZOrder是0， 1还是100，200，都没区别，不影响排序，除此之外，ZOrder没有其他作用

补充

这篇文章是之前的一个笔记的完善，当时用的引擎版本是 4.18，上面对于 Canvas Panel 的优化部分官方也已经在 4.20 的版本中修改了，只不过官方修改的代码有点让人看着头大，官方代码是这样的

bool bNewLayer = true;
if (bExplicitChildZOrder)
{
    // Split children into discrete layers for the paint method
    bNewLayer = false;
    if (CurSlot.ZOrder > LastZOrder + DELTA)
    {
        if (ArrangedChildLayers.Num() > 0)
        {
            bNewLayer = true;
        }
        LastZOrder = CurSlot.ZOrder;
    }
}
ArrangedChildLayers.Add(bNewLayer);

多加了一个 if (ArrangedChildLayers.Num() > 0) 来判断是不是第一个控件，效果是一样的，只不过看着难受，一眼看上去像个特殊处理似的。。

至于 SCompoundWidget 还是没变

所以如果用的版本是4.20之前的，要么升级一下引擎，要么自己手动改下引擎代码，让 Canvas Panel 的批次合并更合理些
