如何导出Dota2模型资源

jashwang   收录于 游戏开发
  约 2683 字  预计阅读 6 分钟

如何导出Dota2中的模型资源

工具准备

解压 Dota2 资源

  • 将下载下来的 gcfscape185.zip 解压
  • 32位系统运行 x86\GCFScape.exe，64位系统运行 x64\GCFScape.exe，界面如图：

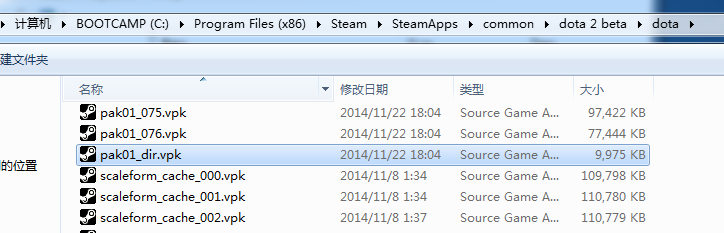

  • 选择 File->Open，在文件选择对话框中定位到 ...\Steam\Steamapps\common\dota 2 beta\dota 目录，找到 pak01_dir.vpk 文件并打开，如图：

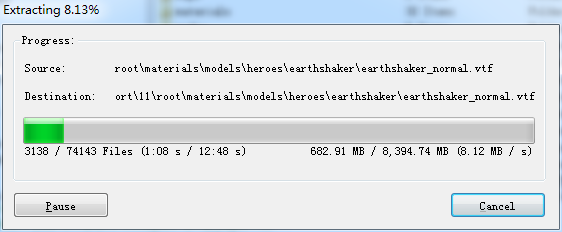

  • 右键 root ，选择 Extract，选择资源解压目标目录并确定，耐心等待解压完成，如图：


  • 解压完成后，就会在目标目录生成一个 root 文件夹，里面就是所有的 Dota2 资源文件了

预览 Dota2 模型

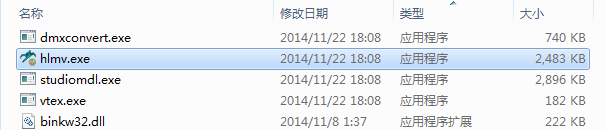

  • 找到 Dota2 的安装目录，进入 ...\Steam\SteamApps\common\dota 2 beta\bin 目录，运行 hlmv.exe，如图：

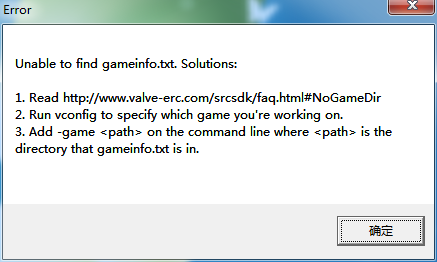

  • 这时会弹出一个错误提示框，如图：

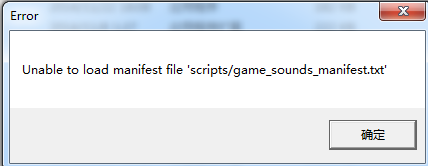

  • 这是缺少游戏描述文件导致的，需要去 ...\Steam\SteamApps\common\dota 2 beta\dota 文件夹中，复制 gameinfo.txt 过来，然后打开文件，把 SearchPaths 中的 Platform 改成 dota，此时运行 hlmv.exe，又会弹出一个错误框，如图：


  • 看提示就知道缺少 game_sounds_manifest.txt 文件，在同目录下新建一个 game_sounds_manifest.txt 然后填入如下内容：
    game_sounds_manifest
{
    "preload_file"		"scripts/game_sounds.txt"
    "preload_file"		"scripts/game_sounds_ambient.txt"
    "preload_file"		"scripts/game_sounds_music.txt"
    "preload_file"		"scripts/game_sounds_ui.txt"
    "preload_file"		"scripts/game_sounds_creeps.txt"
    "preload_file"		"scripts/game_sounds_items.txt"
    "preload_file"		"scripts/voscripts/game_sounds_vo_announcer.txt"
    "preload_file"		"scripts/voscripts/game_sounds_vo_announcer_killing_spree.txt"
    "preload_file"		"scripts/game_sounds_hero_pick.txt"
    "preload_file"		"scripts/voscripts/game_sounds_vo_tut1.txt"
    "preload_file"		"scripts/voscripts/game_sounds_vo_announcer_diretide_2012.txt"



    //   ///////////Seasonal and/or outdated files below here////////////////////////////////
    // 	"preload_file"		"scripts/game_sounds_roshan_halloween.txt"
    //	"preload_file"		"scripts/voscripts/game_sounds_vo_announcer_dlc_tusk.txt"
    // 	"preload_file"		"scripts/voscripts/game_sounds_vo_announcer_diretide_2012.txt"
    // 	"preload_file"		"scripts/voscripts/game_sounds_vo_secretshop.txt"
    //  "preload_file"		"scripts/game_sounds_greevils.txt"
}

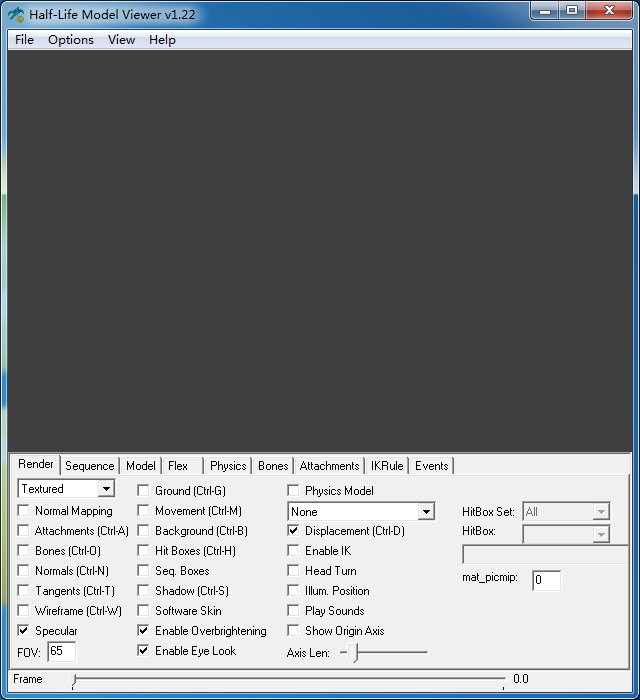

  • 保存退出，再次运行 hlmv.exe，这时程序就能正常运行了，界面如图：

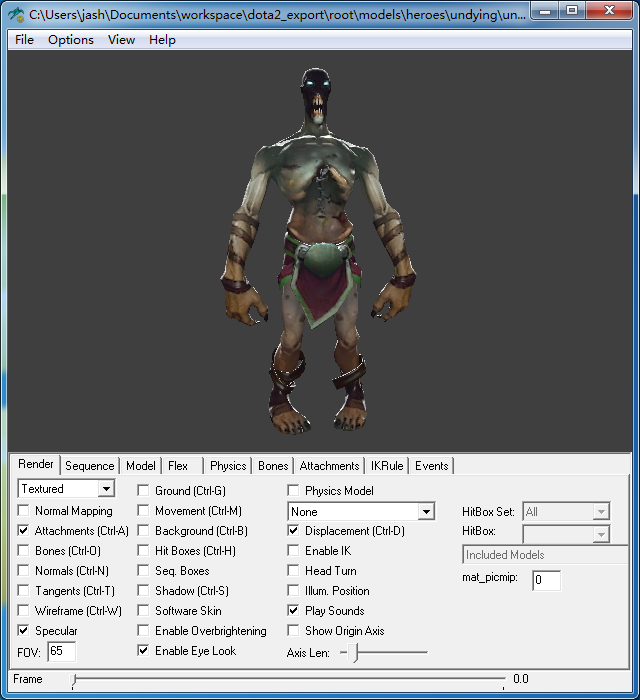

  • 选择 File->Load Model...，定位到之前解压好的 root 文件夹，进入 models\heroes (英雄模型目录) 文件夹，随便进入一个英雄文件夹，这里进入 undying (尸王)目录，打开 undying.mdl，如图： (这造型挺别致呀 = =!)


  • 还可以继续选择 File->Load Weapon... 导入相关的头盔，盔甲，武器之类的模型，还可以在中间一排标签页菜单中选择 Sequence，在 BindPose 下拉列表中选择一些动画片段来预览各种不同的动作动画

反编译 Dota2 模型

  • 解压出来的 root 文件夹中的模型还不能直接使用，还需要进行反编译，然后才能导入到 3ds max 之类的建模软件中进行修改

  • 几点说明：

    • Valve 将模型数据都打包在 MDL 格式的文件中，MDL 文件其实就是一堆 SMD 文件的集合，也就是我们反编译 MDL 文件其实就是为了得到各种各样的 SMD 文件，SMD 文件则是真正包含了模型和动画数据的文件，也是最终要导入到Maya、3ds max 中的文件
    • 每一个 MDL 文件都有一个同名的 VTX 和 VVD 后缀的文件。VTX 文件包含了该模型所有网格( mesh )数据，包括 LoD(Level of Detail) 信息(不知道是什么东西…)；VVD(Valva Vertex Data) 文件包含该模型的所有顶点数据( data of the vertices )。
    • 模型的纹理数据则保存在 VTF(Valve Texture File) 格式的文件中，(可在 root\materials\models\heroes\undying 中找到英雄的纹理和材质文件)，每一个 VTF 文件都有一个同名的 VMT 格式的文件，VMT(Valve Material Type) 文件包含了 Source 引擎定义和使用这些纹理所需要的信息(材质对象)

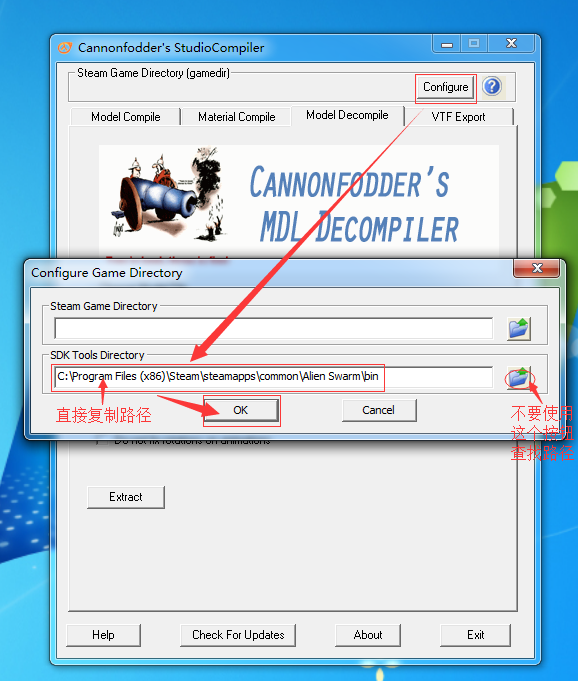

  • 打开安装好的 StudioCompiler，点击 Configure 按钮，将之前安装的另一个游戏 Alien Swarm 的 bin 目录的路径 复制 到 SDK Tool Directory 文本框中，注意，这里只能将路径复制进来，不能使用该文本框右边的浏览文件夹按钮来选择目录，否则程序会崩溃，点击 OK 按钮完成配置，如图：

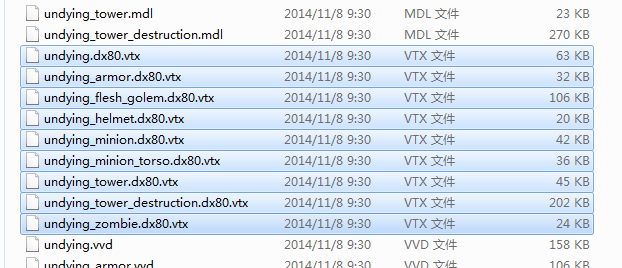

  • 将 VTX 文件名中的 90 改成 80，以尸王为例，进入root\models\heroes\undying 文件夹，修改所有 .vtx 文件，如图：

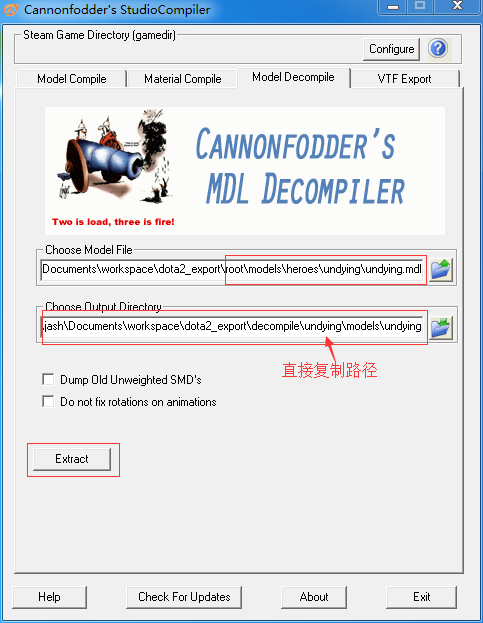

  • 回到 StudioCompiler 中，选择 Model Decompile 标签，在 Choose Model File 文本框中打开 root\models\heroes\undying\undying.mdl，在 Choose Output Directory 文本框中 复制 解压后文件的保存目录，然后点击 Extract 按钮，如图：

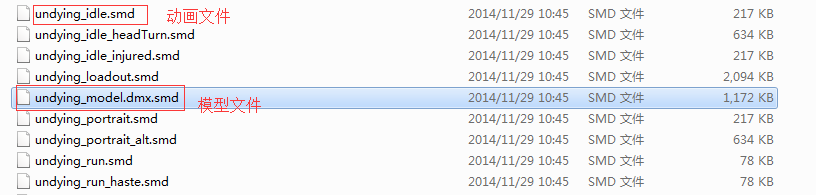

  • 解压完成后，在解压目录就会看到一堆 smd 文件被释放出来了，其中 .dmx.smd 后缀的是模型文件，.smd 的是动画文件，如图：

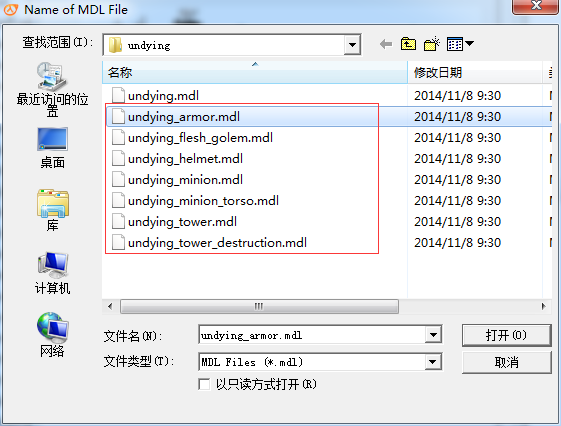

  • 重复以上步骤，把尸王的其他模型如盔甲，头盔模型都解压出来：


  • 这样模型就反编译完成了，smd 文件就可以导入到建模软件中使用了

反编译 Dota2 模型纹理

  • 上一步中反编译得到了模型和动画文件，还需要得到模型的纹理文件，这样才能在建模软件中完整还原 Dota2 模型

  • 将下载下来的 vtfedit133.zip 解压

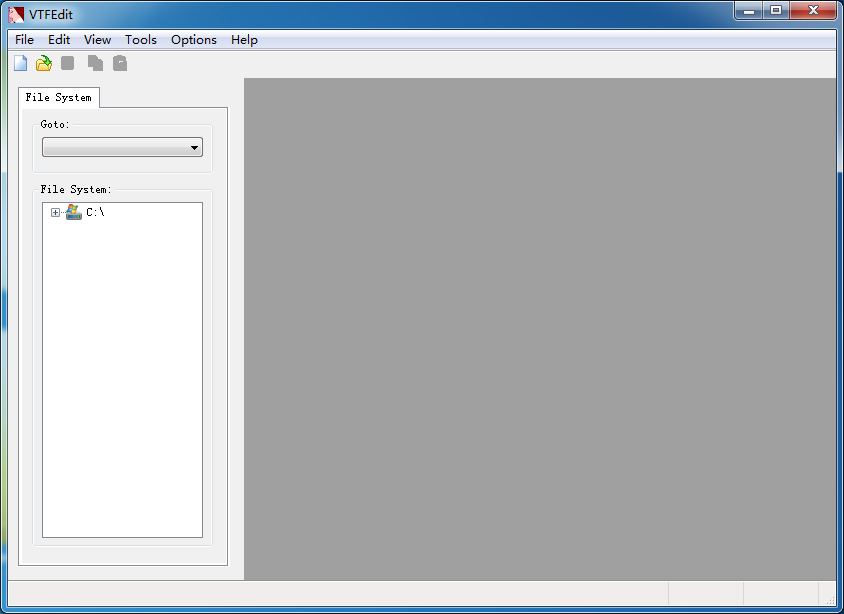

  • 32位系统运行 x86\VTFEdit.exe，64位系统运行 x64\VTFEdit.exe，界面如图：


  • 在 File System 中展开定位到 root\materials\models\heroes\undying 文件夹，双击 undying_armor.vtf 在右边窗口中就可以看到纹理的预览，然后选择 File->Export，在文件保存对话框下方的保存类型选为 PNG Files(*.png)，默认为 .tga文件，点击保存，这样就完成了一个纹理的导出

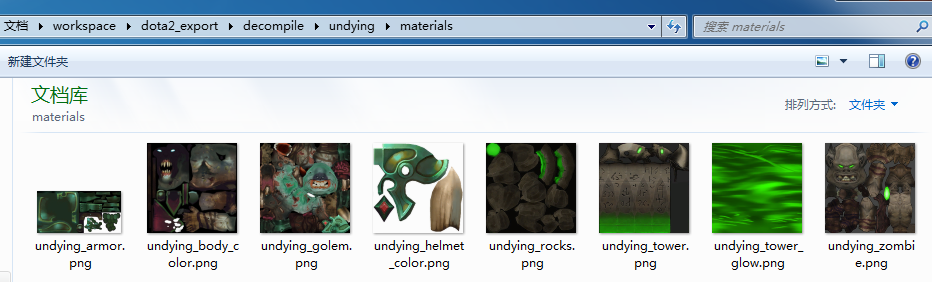

  • 重复上方步骤，继续导出其他纹理文件，xxx_mask1.vtf xxx_mask2.vtf xxx_normal.vtf 这样命名的纹理不需要导出(因为不知道有什么用 = =!) ，导出的纹理文件如下：


  • 这样，一个模型的纹理文件就完成导出了

在3ds max 2012 中修改模型

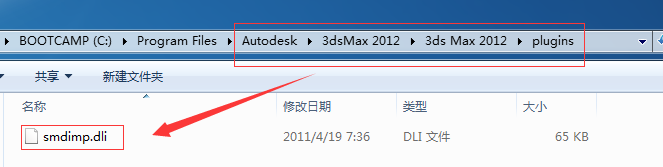

  • 将下载下来的 smdimp 插件解压，把解压出来的 smdimp.dli 文件复制到 3ds max 的 plugins 目录下，如图：

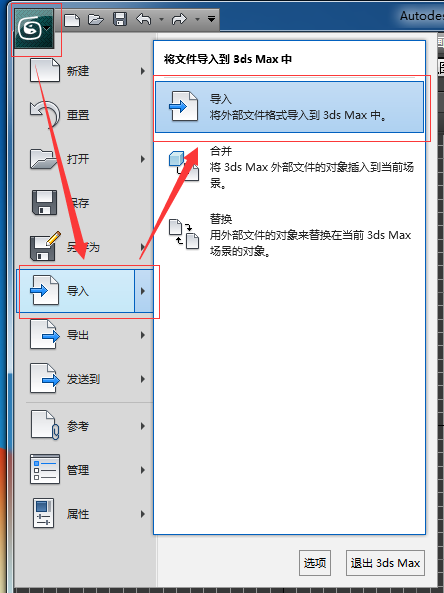

  • 打开 3ds max，选择导入，如图：

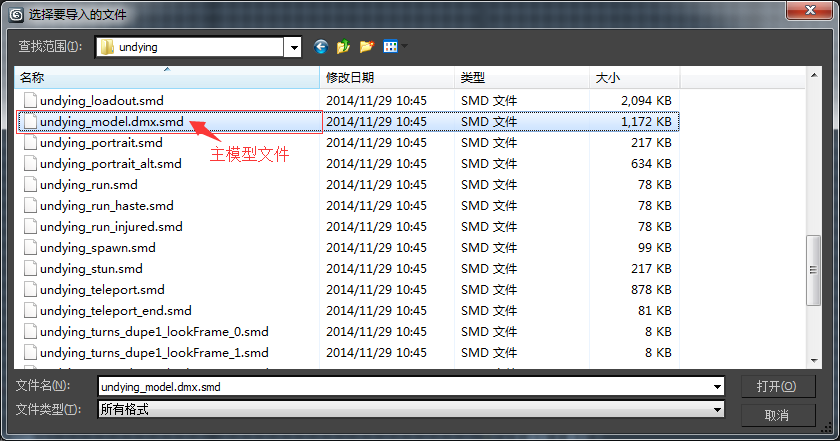

  • 在文件选择对话框中定位到之前的模型导出文件夹，选择 undying_model.dmx.smd，注意，.dmx.smd 后缀的文件才是模型文件，如图：

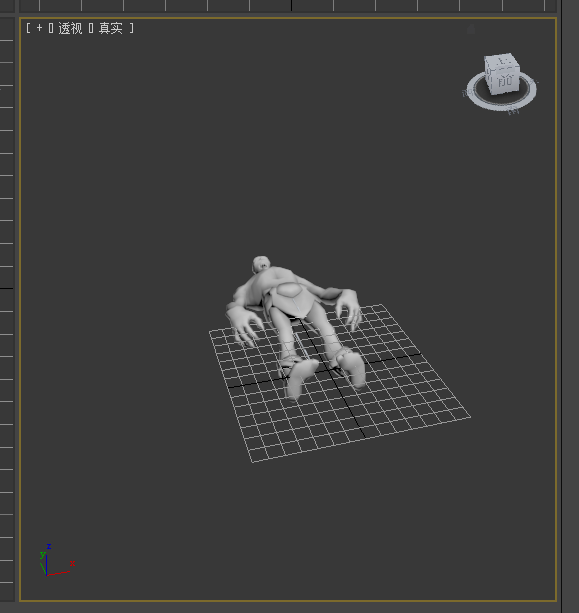

  • 选择打开，然后 3ds max 中就会弹出 smd importer 插件的对话框，保持对话框中的复选框都选中，然后点击 OK 按钮，接着会弹出纹理选择对话框，选择 取消，这样模型就导入到 3ds max 中了，但是好像姿势有点奇怪，如图：

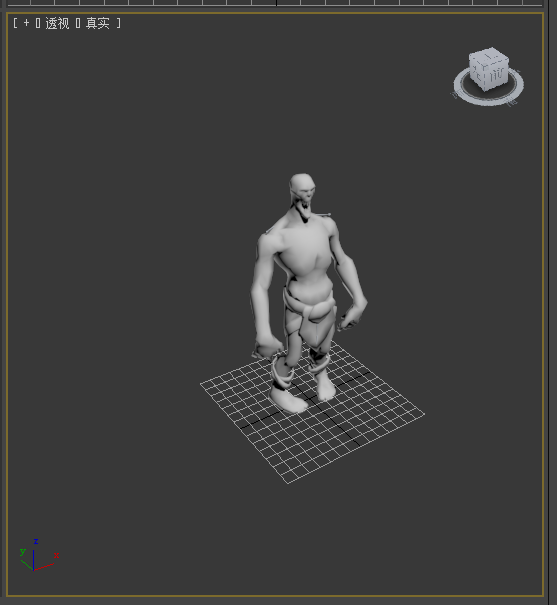

  • 继续在 3ds max 中选择导入，这时候选择 undying_model.dmx.smd 同一目录的BindPose.smd 文件，导入，这时就会看见尸王站起来了，如图：

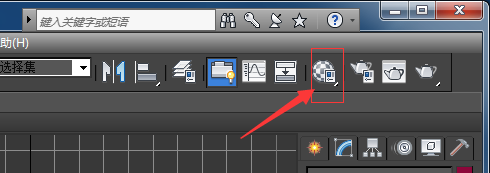

  • 打开 3ds max 右上角的材质编辑器(或者直接按 M 键打开)，如图：

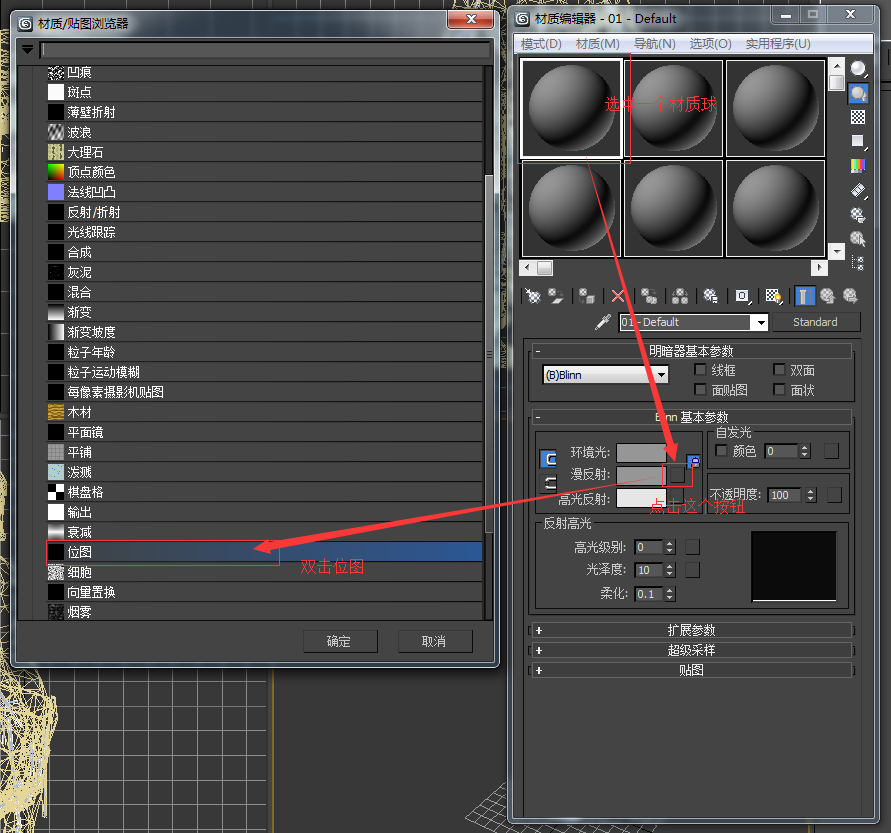

  • 在打开的材质编辑器左上角中选择 模式(Modes)->精简材质编辑器...(Compact Material Editor...)，转换成精简材质编辑器后，创建一个材质球，如图：

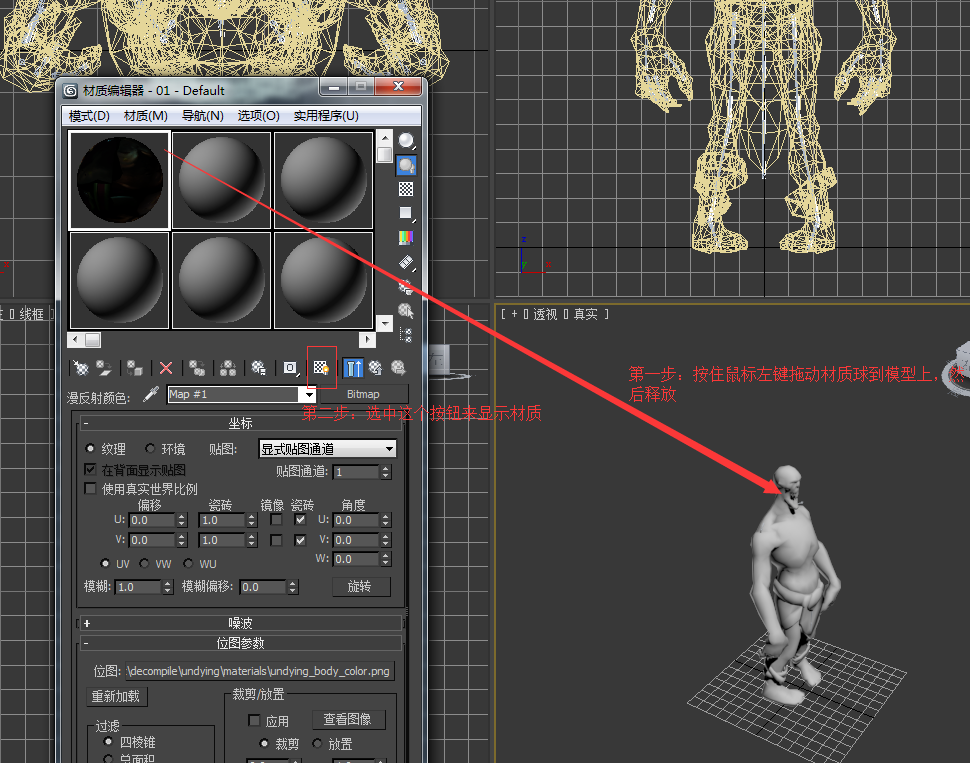

  • 在打开的文件选择对话框中，定位到之前导出的纹理文件夹，选择 undying_body_color.png，这样，尸王的身体材质球就创建好了，然后需要把这个材质球拖到尸王模型身上应用，如图：

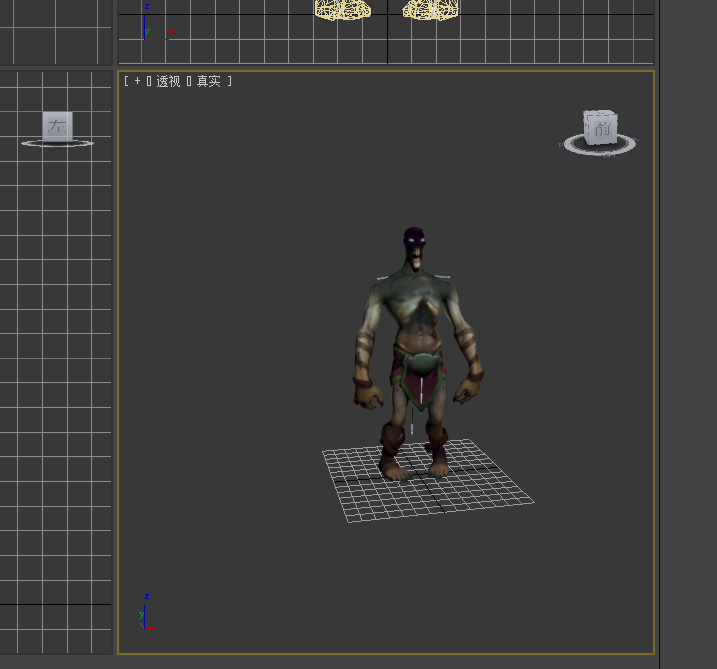

  • 这样，尸王的身体模型就出来了，如图：

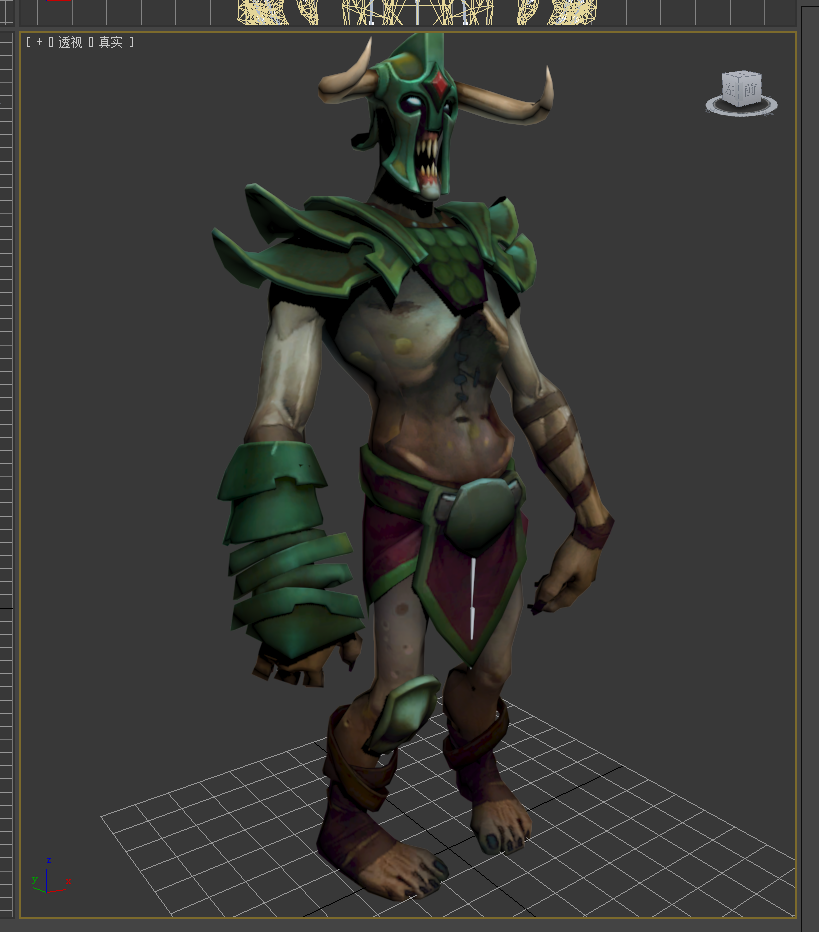

  • 重复以上步骤(导入.dmx.smd模型文件->创建材质球->应用材质球)，导入尸王的头盔，铠甲，得到尸王的完整模型，如图：

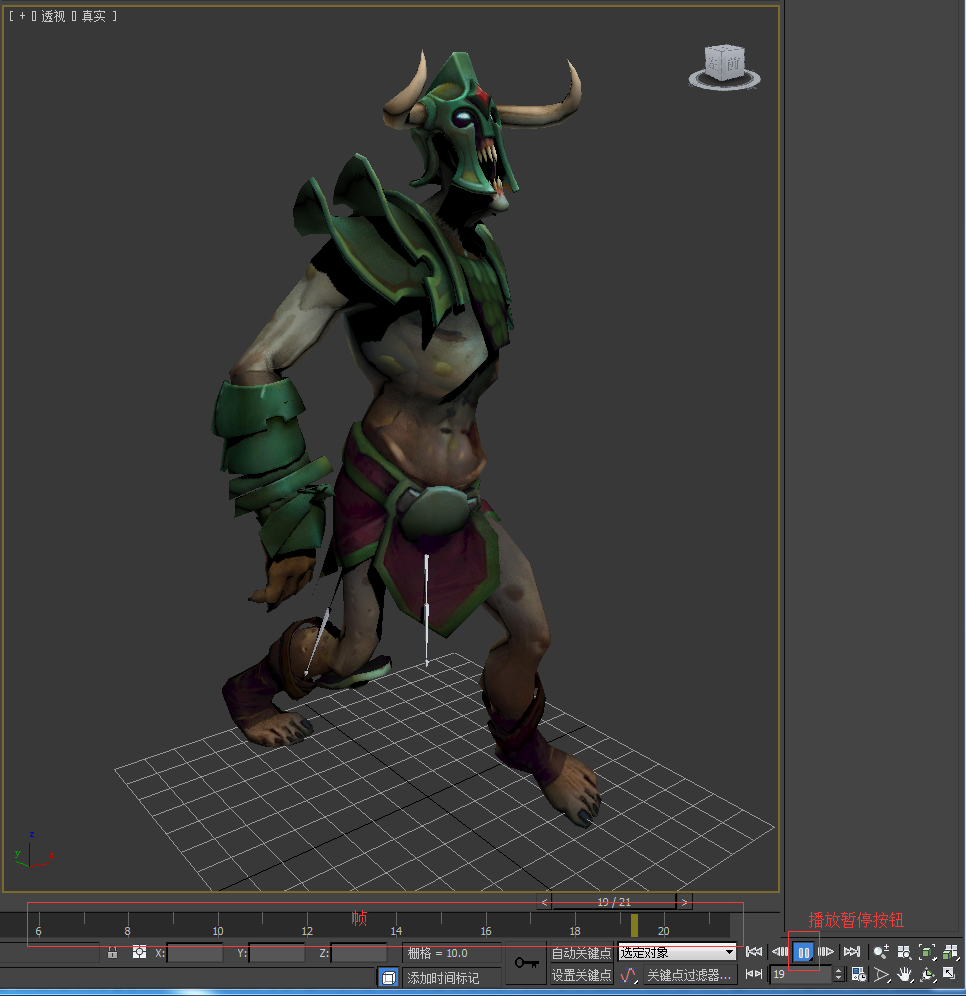

  • 如果想看动画效果，同样的，像导入BindPose.smd 文件那样，在同目录下导入任何一个动画文件，如 undying_run.smd，然后在 3ds max 右下角选择播放按钮，就可以看到动画效果了，如图：


总结

本文于 2014-11-23 更新
